Protec 6100 to interaktywna, cyfrowa, adresowalna centrala sygnalizacji pożarowej, zaprojektowana i opracowana zgodnie z normą EN 54-2&4. Przeznaczona jest do ochrony przeciwpożarowej budynków o małej i średniej kubaturze, takich jak m.in. hotele, biura, sklepy, obiekty zabytkowe. Montowana może być podtynkowo lub natynkowo. Dostarczana jest ze zintegrowanym zasilaczem współpracującym z baterią akumulatorów. Akumulatory są montowane wewnątrz obudowy centrali.

To, co wyróżnia system Protec 6100, to duża odporność na fałszywe alarmy, zwiększona czułość detektorów wykrywających zagrożenie pożarowe oraz łatwa, intuicyjna obsługa centrali.

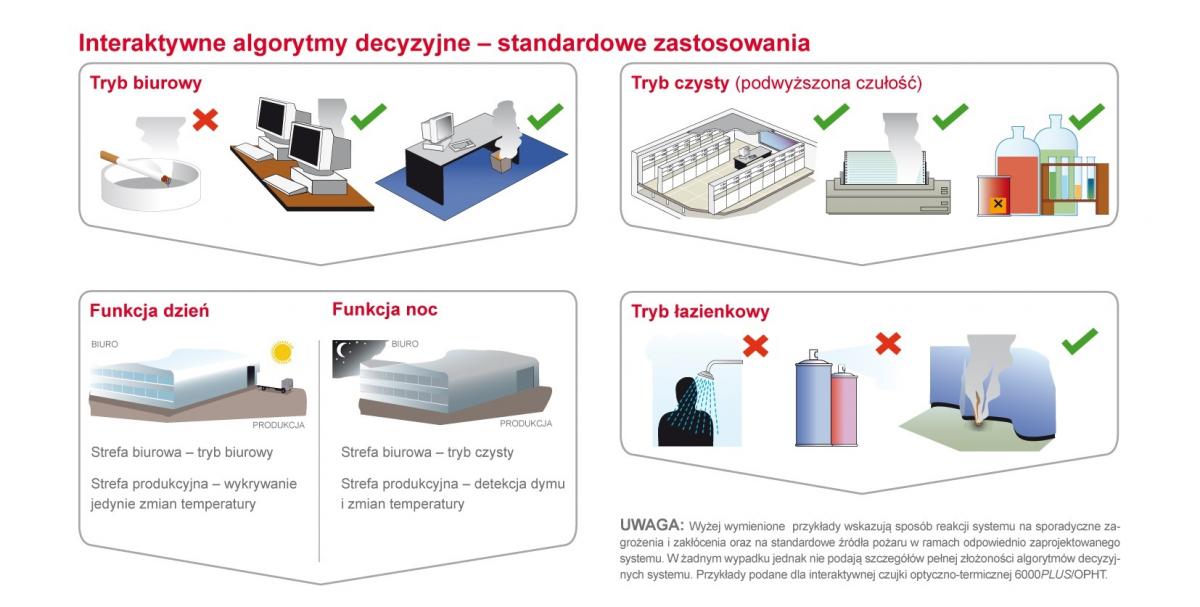

Algorytmy decyzyjne systemu ppoż Protec 6100

Inteligentny system
Centrala analizuje dane z każdej czujki pożarowej i „uczy się” na podstawie zebranych informacji. W celu przeciwdziałania fałszywym alarmom system rozpoznaje sytuacje, w których dany czujnik staje się zabrudzony lub znajduje się w zanieczyszczonym środowisku – informacje te są porównywane z danymi tła, co pozwala na odpowiednie dopasowanie progu alarmu (kompensacja). Centrala posiada rozbudowaną logikę – potrafi rozpoznać czynniki kwalifikujące się pod zdarzenie pożarowe i odróżnić je od czynników powodujących fałszywe alarmy. Pozwala na fi ltrowanie oraz rozpoznawanie konkretnych warunków środowiskowych, takich jak choćby para wodna pochodząca z łazienki. Dodatkowo dowolna wielodetektorowa czujka w systemie sama zwiększa czułość – przykładowo w sytuacji, gdy zostanie
wykryty wzrost temperatury, drugi detektor czujki, np. optyczny, sam zwiększa swoją gotowość do wykrycia cząstek dymu.

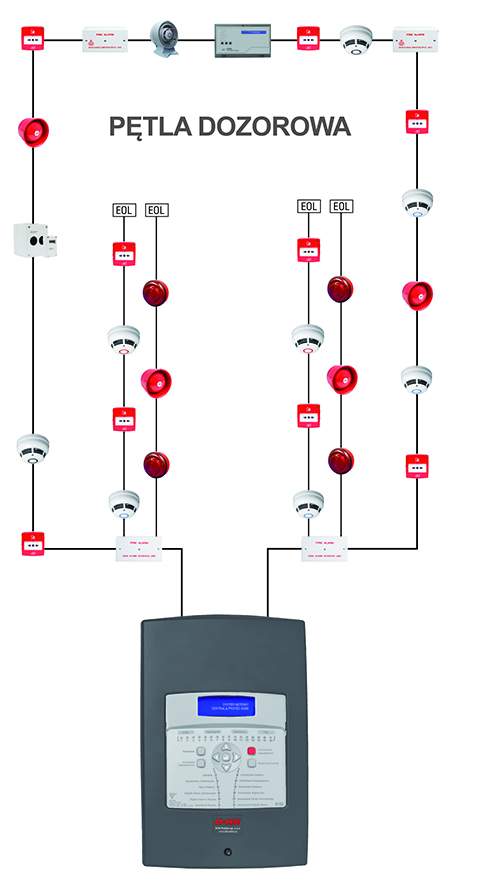

Pętla dozorowa
Centrala została wyposażona w wysoce wydajną adresowalną pętlę dozorową Algo-Tec™ 6000PLUS. Nazwa Algo-Tec™ pochodzi od algorytmów opracowanych przez inżynierów producenta i jest stosowana wyłącznie w oferowanych przez nas rozwiązaniach. Na pętli dozorowej mogą być montowane ręczne ostrzegacze pożarowe, adresowalne sygnalizatory akustyczne zasilane z pętli, różnego rodzaju detektory, w tym adre sowalne czujki liniowe i/lub czujki zasysające, oraz moduły. Istnieje również możliwość bezpośredniego podłączenia do pętli dozorowej adresowalnego, pętlowego wyświetlacza LCD.



Cechy systemu:
– łatwość w instalacji i eksploatacji
– cyfrowa metoda przesyłania danych
– duża odporność na fałszywe alarmy
– zwiększona czułość detektorów wykrywających zagrożenie pożarowe
– ekonomiczna, adresowalna centrala z jedną pętlą dozorową
– pętla umożliwiająca podłączenie do 192 adresów
– elastyczność w zakresie podłączenia różnych elementów pętlowych
– możliwość montażu natynkowo lub podtynkowo

6300/LOOP/LCD/Display – Adresowalny pętlowy wyświetlacz LCD  do centrali Protec 6100

Prezentowane są na nim informacje dotyczące pożarów, uszkodzeń, zasilania, zablokowanych elementów. Ten wyświetlacz alarmów można zlokalizować w bardziej dostępnym dla użytkownika miejscu, dzięki czemu w sytuacji alarmowej nie ma konieczności weryfikacji informacji każdorazowo na wyświetlaczu centrali.

Pętla dozorowa centrali ppoż Protec 6100Dane techniczne Centrali pożarowej Protec 6100:

  • Zasilanie 100–240 VAC (50–60 Hz)
  • Zakres temperatury od 0 do 40°C
  • Maksymalna wilgotność 85% bez zjawiska kondensacji
  • Napięcie znamionowe pracy 21,5–30 VDC
  • Prąd centrali w dozorze (warunki awarii) 22 mA
  • Prąd centrali w alarmie (warunki awarii) 56 mA (plus 7 mA, jeżeli moduł transmisji alarmu jest zainstalowany)
  • Wyświetlacz LCD – 4 linie po 20 znaków każda
  • Cyfrowe adresowalne pętle 1 pętla posiadająca pojemność do 192 adresów, wykorzystanie protokołu Algo-Tec™ 6000PLUS
  • Maksymalny prąd pętli 600 mA, w tym wszystkie urządzenia podłączone do pętli
  • Strefy 31 stref, 16 pierwszych ma wskaźniki LED na centrali, plus ogólny wskaźnik pożaru
  • Zintegrowany zasilacz 1 ADC
  • Akumulatory 2 akumulatory ołowiowo-kwasowe (pojemność 3,3 Ah, napięcie 12 V)
  • Programowalne wyjścia alarmowe 2 monitorowane linie sygnalizatorów (maks. 100 mA na linię), 1 konfigurowalny przekaźnik bezpotencjałowy NO/NC (1 A / 24 VDC), 192 wyjść alarmowych z wykorzystaniem dodatkowych urządzeń pętlowych
  • Przekaźnik uszkodzenia jednobiegunowy przekaźnik (1 A / 24 VDC)
  • Dodatkowe wyjście zasilania AUX 24 VDC maks. 150 mA
  • Wyjścia do UTA (monitoring pożarowy) 24 V wyjście alarmu (wymaga modułu końcowego SF4165759)
  • Interfejs komunikacyjny USB (typ B męski)
  • Wymiary S×W×G [mm] 228×345×111
  • Waga [kg] 1,5 (bez akumulatorów)
  • 32 grupy wejściowe pierwszych 31 grup na potrzeby stref detekcji, grupa nr 32 dla przycisku URUCHOMIENIE SYGNALIZATORÓW.
  • 32 grupy wyjściowe we wszystkich grupach wyjściowych można zaprogramować opóźnienie (od 5 sekund do 10 minut). Każdą grupę można ustawić jako Alarm lub Sterowanie
  • Koincydencja  typu C zgodna z EN 54-2
  • Czułość detektorów (czujek) każda czujka ma możliwość zaprogramowania 1 z 2 czułości
  • Tryb dzień/noc centrala może być zaprogramowana z 2 przedziałami czasowymi, w których czujki mogą pracować z różnymi czułościami.
  • Czas opóźniania przekaźnika do UTA od 5 sekund do 10 minut w 5-sekundowych odstępach
  • Program konfiguracyjny do centrali oprogramowanie zaprojektowane specjalnie dla potrzeb systemu 6100
  • Certyfikaty Świadectwo dopuszczenia CNBOP nr 2101/2014
