CIRRUS HYBRID – CZUJKA ZASYSAJĄCA

CIRRUS HYBRID – CZUJKA ZASYSAJĄCA

CIRRUS HYBRID – CZUJKA ZASYSAJĄCA


Zasysająca czujka dymu i ognia Cirrus HYBRID to pierwsze urządzenie na rynku, które posiada zintegrowane dwie technologie detekcji: optyczną (Early Warning Smoke Detection) oraz komorę mgłową zwaną również Wilsona (Cloud Chamber Detection). Czujka jest całkowicie odporna na fałszywe alarmy powstałe na skutek obecności cząstek kurzu, pyłu czy wody.

Wykrywa wszystkie typy pożarów w szerokim zakresie – od pożarów z niewidocznym dymem, do takich z dużą ilością widzialnego dymu. Wczesne wykrywanie pożaru zapewnia detektor z komorą mgłową (Wilsona), którego działanie polega na ciągłym próbkowaniu powietrza za pomocą wbudowanego układu zasysającego i pomiaru ilości cząstek na cm3. Detektor identyfikuje niewidoczne cząstki spalania już w momencie przegrzewania się materiału zanim pojawi się dym. Widoczne produkty spalania (dym) wykrywane są natomiast przez optyczny detektor dymu. Pomiar detekcji optycznej wyrażany jest w procentowym zaciemnieniu na metr (% obs/m).

Oba sposoby detekcji zawarte w jednym urządzeniu działają zupełnie niezależnie od siebie, a dzięki zastosowaniu złożonych algorytmów współdziałają razem w celu szybkiego i efektywnego wykrycia pożaru. W wyniku tej synergii czujka zasysająca Cirrus HYBRID jest w stanie zweryfikować rzeczywiste zagrożenie, a co ważniejsze – jest odporna na niepożądane lub fałszywe alarmy, które stanowią poważny problem w przypadku czujek zasysających wyposażonych tylko w detektory optyczne. Czujka została opracowana przez angielską firmę Protec Fire Detection plc i jest opatentowanym rozwiązaniem, spełniającym wymagania normy EN 54-20.​



Zalety czujki zasysającej Cirrus HYBRID:



  • jedyna na rynku zintegrowana zasysająca czujka dymu i ognia,
  • unikalny sposób detekcji poprzez zastosowanie dwóch technologii: optycznej i komory mgłowej (Wilsona),
  • całkowicie odporna na fałszywe alarmy powstałe na skutek obecności cząstek kurzu, pyłu czy wody,
  • wykrywa wszystkie typy pożarów (w tym z niewidocznym dymem),
  • największy zakres czułości od 0% do 20% obs/m,
  • prosta instalacja oraz konfiguracja,
  • zdalny podgląd całego interfejsu przez sieć Ethernet,
  • w pełni programowalne 3 wejścia i 5 wyjść przekaźnikowych,
  • 7” kolorowy wyświetlacz dotykowy LCD,
  • możliwość przyłączenia i podglądu 6 kolorowych kamer IP,
  • sumaryczna długość rurek próbkujących – do 630 m.b.

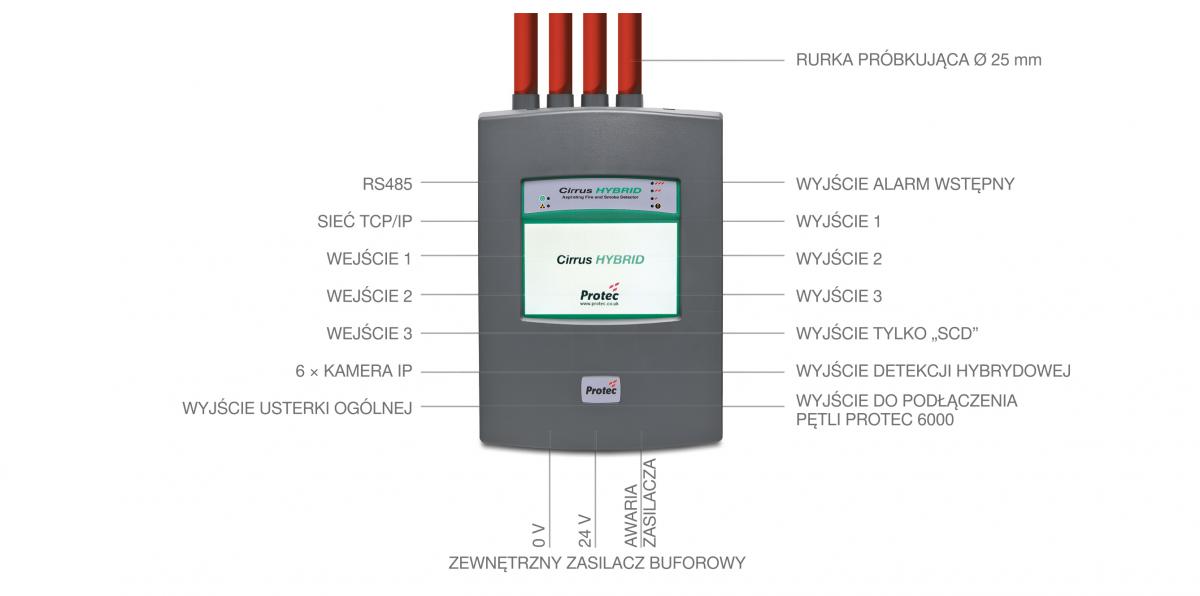

schemat czujki zasysającej Cirrus Hybrid



Dane techniczne czujki zasysającej Cirrus HYBRID:



Napięcie zasilania

20 –29 VDC

Pobór mocy

16,8 W spoczynkowy (24 VDC 100% prędkości wentylatora)

Pobór prądu

500 mA – wentylator na 30% 700 mA – wentylator na 100%

Wymiary

(W) 380 mm, (S) 250 mm, (G) 137 mm

Waga

3,5 kg (7,7 lbs)

środowisko pracy czujki

0˚C do 38˚C (32˚F do 100˚F)

Testowany przy

0˚C do 55˚C (32˚F do 131˚F)

Próbki powietrza

–20˚C do 60˚C (– 4˚F do 140˚F)

Wilgotność

10 –95%RH, bez kondensacji

Stopień ochrony

IP30

Wecie kablowe

10 × 20 mm przetłoczeń (knock outs)

Zakończenie kablowe

Zaciski śrubowe (0,2–2,5 mm2, 30 –12 AWG)

Sieć rurek próbkujących

Cztery porty wlotowe o łącznej długości rury próbkującej 630 m z zastrze- żeniem wykonania kalkulacji w programie ProFlow. Maksymalny czas transportu próbki – do 120 sekund

Wymagana rurka

19–25 mm (preferowana Ø 25 mm)

Wskaźniki alarmowe

Alarm wstępny i pożarowy programowalny (3 stopnie)

Inne wskaźniki

Zasilanie, uszkodzenie ogólne

Zakres czułości

Klasa A ,B ,C 10 tys. PCC do 10 mln PCC 0 –1000 CFS

Ustawienia czułości
(zgodnie z normą EN54)

Dla Klasy A – 36 otworów @ 200CFS Dla Klasy B – 44 otworów @ 400CFS Dla Klasy C – 44 otworów @ 600CFS

 Programowalne wejścia

3 monitorowane wejścia, które mogą być wykorzystywane do zdalne- go resetu, wyłączenia, zmiany czułości lub przyjąć zewnętrzny sygnał uszkodzenia, np. usterki zasilacza

 Programowalne przekaźniki wyjścia

5 przekaźników (NO)

A @ 30 VDC (styki bezpotencjałowe)

1 przekaźnik (NC) uszkodzenia ogólnego

Dziennik zdarzeń

24 000 pozycji dla wszystkich zdarzeń (około 30 dni wstecz)

Obuga kamer

IP 6 × dedykowana kamera IP

Zmienne ustawienia czułości

Programowalne według harmonogramu tygodniowego

Monitorowanie przepływu powietrza

Monitorowanie błędu za wysokiego i za niskiego przepływu powietrza
