PROPOINT PLUS – CZUJKA ZASYSAJĄCA

PROPOINT PLUS – CZUJKA ZASYSAJĄCA

PROPOINT PLUS – CZUJKA ZASYSAJĄCA


Czujka ProPoint Plus pozwala na detekcję z czterech osobno identyfikowanych stref detekcji przy zastosowaniu jednego wentylatora zasysającego. Każdy z czterech kanałów detekcji jest nadzorowany przez moduł (SCD) z komorą, gdzie odbywa się detekcja optyczna/CO. Dzięki zastosowaniu złożonych algorytmów poszerzających zakres detekcji cząstek, niezależne ale jednocześnie zintegrowane podejmowanie decyzji o alarmie redukuje fałszywe alarmy, zwiększając tym samym wykrywanie prawdziwych zagrożeń pożarowych.

Czynności związane z instalacją, konfiguracją i uruchamianiem czujki ProPoint Plus są proste i intuicyjne. Konfiguracja czujki do klasy czułości A,B lub C, a także zmiana pozostałych ustawień czujki możliwa jest przy pomocy wielojęzycznego, wielofunkcyjnego wyświetlacza LCD, bez konieczności podłączania urządzeń zewnętrznych. Podczas konfiguracji czujki instalator może dopasować czułość detekcji, tak aby była ona dokładnie taka, jak czułość detektorów punktowych w klasach A, B lub C, a przez to precyzyjnie dopasować ją do miejsca zastosowania.

Konfiguracja prędkości wentylatora zasysającego oraz przepływu powietrza są również bardzo łatwe w obsłudze, co pozwala na instalowanie czujki w połączeniu z krótkimi lub długimi rurkami próbkującymi. Czujka została opracowana przez angielską firmę Protec Fire Detection plc i jest opatentowanym rozwiązaniem, spełniającym wymagania normy EN 54-20.



Zalety czujki zasysającej ProPoint PLUS:

  • czujka konwencjonalna z wbudowanym modułem, umożliwiającym pracę w adresowalnych pętlach central firmy Protec,
  • wysokiej jakości rozproszeniową detekcja optyczna/CO (SCD),
  • prosta instalacja i możliwość uruchomienia bez potrzeby podłączania urządzeń zewnętrznych, np. komputera,
  • wielojęzyczne menu, wielofunkcyjny wyświetlacz LCD,
  • ustawienia detekcji w trzech klasach czułości: A, B i C,
  • wbudowany algorytm eliminacji fałszywych alarmów,
  • monitorowanie przepływu powietrza każdej rurki,
  • w pełni programowalne 3 wejścia i 5 wyjść przekaźnikowych,
  • od 1 do 4 niezależnych kanałów detekcyjnych w jednej czujce (maks. 4 strefy dozorowania),
  • sumaryczna długość rurek próbkujących – do 200 m.b.,
  • brzęczek w każdej czujce zasysającej.

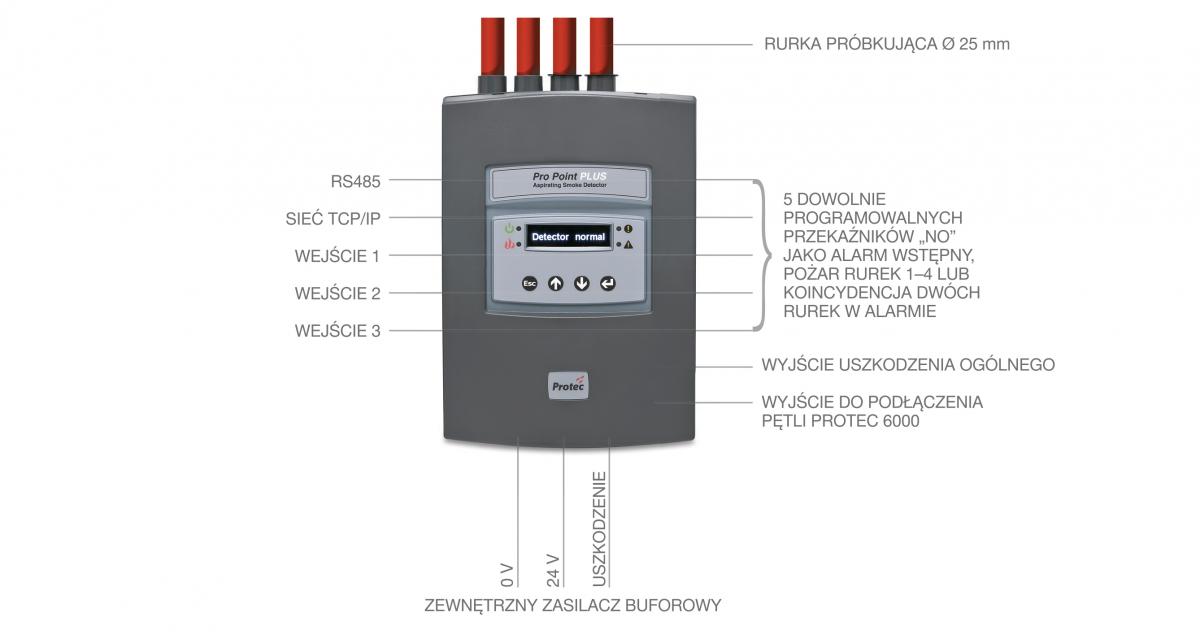

schemat czujki zasysającej ProPoint PLUS

Dane techniczne czujki zasysającej ProPoint PLUS:



 Napięcie zasilania  21–29 VDC
 Pobór mocy  9,6 W spoczynkowy
(24 VDC 100% prędkości wentylatora)
 Pobór prądu  400 mA
(24 VDC 100% prędkości wentylatora)
 Wymiary  (W) 380 mm, (S) 250 mm, (G) 137 mm
 Waga  3,0 kg (6,6 lbs)
 Środowisko pracy czujki  0˚C do 38˚C (32˚F do 100˚F)
 Testowany przy  0˚C do 55˚C (32˚F do 131˚F)
 Próbki powietrza  –20˚C do 60˚C (– 4˚F do 140˚F)
 Wilgotność  10 –95%RH, bez kondensacji
 Stopień ochrony  IP 30
 Wejście kablowe  10 × 20 mm przetłoczeń (knock outs)
 Zakończenie kablowe  Zaciski śrubowe (0,2–2,5 mm2, 30 –12 AWG)
 Sieć rurek próbkujących  Cztery porty wlotowe połączone z całkowitą długością rurek
próbkujących do 200m. Maksymalny czas transportu – do 120 sekund
 Wymagana rurka  19–25 mm (preferowana Ø 25 mm)
 Wskaźniki alarmowe  Alarm wstępny i pożarowy dla każdej rurki osobno
 Inne wskaźniki  Zasilanie, uszkodzenie ogólne
 Ustawienia czułości
(zgodnie z normą EN-54)
 Klasa A – 3 otwory na rurkę Klasa B – 5 otworów na rurkę
Klasa C – 8 otworów na rurkę
 Programowalne wejścia  3 monitorowane wejścia, które mogą być wykorzystywane do zdalnego  resetu, wyłączenia, zmiany czułości lub przyjąć zewnętrzny sygnał uszkodzenia,
np. usterki zasilacza
 Programowalne przekaźniki  wyjścia   5 przekaźników (NO) 1 A @ 30 VDC (styki bezpotencjałowe)
1 przekaźnik (NC) uszkodzenia ogólnego
 Dziennik zdarzeń  24 000 pozycji dla wszystkich zdarzeń
 Przechowywanie danych  Około 30 dni wstecz w formie wykresu
 Zmienne ustawienia  czułości  Programowalne dla 7 dni z 2 ustawieniami stref czasowych
oraz tryb Dzień / Noc
 Monitorowanie
przepływu  powietrza
 Monitorowanie błędu za wysokiego i za niskiego przepływu powietrza
