Centrala sygnalizacji pożaru Protec 6400

– interaktywna, cyfrowa, adresowalna centrala detekcji i sygnalizacji pożarowej,
– przeznaczona do ochrony przeciwpożarowej obiektów o dużej kubaturze,
– pętla pozwalająca na podłączenie do 127 urządzeń,
– łatwa do adresowania,
– wyposażona w system True System Management,
– zaprojektowana i opracowana zgodnie z normą EN 54-2&4,
– odporna na fałszywe alarmy,
– dostępna w wersji czteropętlowej,
– możliwość montażu natynkowego lub podtynkowego,
– estetyczny wygląd,
– szeroki wybór elementów peryferyjnych,
– drukarka w opcji,
– wyposażona w klawiaturę Qwerty.

Elementy składowe systemu sygnalizacji pożarowej Protec 6400

6400/DCN – panel kontroli i wyświetlania

  • posiada wbudowany wyświetlacz LCD i klawiaturę Qwerty oraz przyciski Wycisz, Sygnalizatory, Potwierdź, Kasuj,
  • podczas pożaru na wyświetlaczu LCD pojawiają się:
    – numer strefy,
    – opis lokalizacji,
    – adres urządzenia,
    – data i godzina zdarzenia,
    – dodatkowy tekst komunikatu alarmowego dla danego urządzenia,
    – liczba urządzeń w pożarze,
  • cicha drukarka termiczna w opcji,
  • dwa porty RS232 do połączenia z komputerem, a także z systemami takimi jak m.in: BMS, Wizualizacja, Pager.

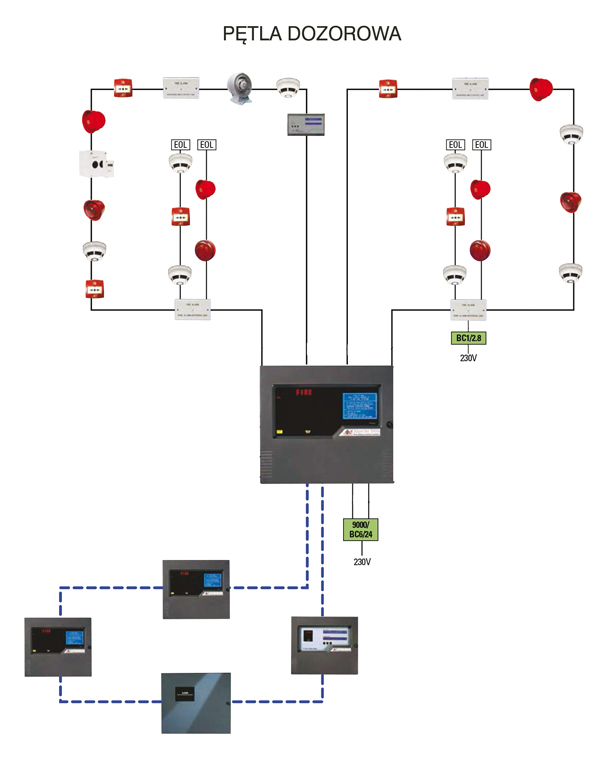

Pętla centrali ppoż Protec 6400

6400/LPN – panel obsługi pętli dozorowej

  • umożliwia podłączenie pętli dozorowych do systemu,
  • wyposażony w osiem wyjść sygnalizatorów konwencjonalnch,
  • sześć przekaźników NO/NC,
  • przekaźniki alarmu i pożaru do UTA,
  • komunikuje się z innymi panelami w sieci.



6400/DCN/LPN – zintegrowany panel obsługi, kontroli i wyświetlania
stanowi połączenie funkcji paneli 6400/DCN i 6400/LPN.



6400/MIMIC – panel wizualizacji diodowej
sygnalizuje zdarzenia poprzez wskaźniki LED, które mogą być uruchamiane przez odpowiednio przypisane im strefy, jak również specyficzne aktywacje wejść interfejsów.



6400/RDN – panel wyniesiony

  • posiada przyciski „wycisz” i „kasuj” do wyciszenia i skasowania aktywnych zdarzeń pożarowych,
  • drukarka dostępna jako opcja.





S9000/BC8/40 – zasilacz

Posiada wbudowane akumulatory 40 Ah
i ładowarkę 8 A, która zapewnia dwutorowe wyjście
24 VDC dla zasilania równoległego węzłów 6400/LPN lub 6400/DCN. Wskaźniki zasilania i usterki ładowarki są umiejscowione na specjalnym wyświetlaczu zasilacza. Zwarcie na jednym torze jest izolowane i zasilanie zostaje przeniesione na drugi tor.

6400/LOOP/LCD – adresowalny pętlowy wyświetlacz LCD

  • zajmuje tylko jeden adres na pętli,
  • podłączony bezpośrednio do pętli,
  • komunikaty pojawiają się na wyświetlaczu LED o wymiarach 4 wierszy, po 40 znaków każdy,
  • zdarzenia pożarowe mają najwyższy priorytet i blokują wyświetlanie innych błędów.



6400 Hercules Colour Graphics System – kolorowy pakiet graficzny Protec

  • pozwala na wizualizację systemu,
  • działa w oparciu o system Windows,
  • kolorowe wydruki można drukować automatycznie lub na żądanie.



Dane techniczne centrali Protec 6400:

  • Temperatura pracy 0 – 40°C
  • Maksymalna wilgotność 85% (bez kondensacji)
  • Napięcie zasilania 230 VAC ± 10%
  • Zasilacz typ S9000/BC maks. 65 A
  • Akumulatory 2 x 12 V – 18, 26, 40, 60 Ah
  • Napięcie pracy 21,5 V – 30 VDC
  • Praca w sieci – tak (maks. 99 paneli)
  • Rodzaj połączenia sieciowego pętlowe, oparte na standardzie RS485
  • Maks. odległość pomiędzy panelami 1000 m
